바나나 플러그 to XT60

스트레스가 많던 지난 주 머리를 시킬 겸 구로중앙유통상가로 쇼핑 다녀왔습니다.

업무시간에 개인용도로 공구상가에 가다니 ㅋㅋㅋ

그냥 스트레스가 쏵~ 풀리네요.

갑자기 짝퉁 B6충전기의 허접하던 충전 케이블이  생각이 나서 또 질렀습니다.

실리콘케이블 2.5sq, 1sq 각 빨검으로 2m, 3m

바나나잭 잭 커버까지 달려있는 고급으로 구매

그외 여러가지가 있지만 그건 나중에 사용 할꺼니까~



작업 시작

'') 이렇게 구성되어 있구요.



 먼저 실리콘 케이블(2.5sq)의 피복을 벗깁니다.

'') 2.5sq라서 그런가 속이 꽉차있네요.



케이블에 납을 먹이고 단자에 끼워 넣습니다. 납이 엄청 많이 빨려 들어가네요.

납이 별로 안먹은거 같은데 실제로 엄청 먹였어요.



이제 조립

이런 방식으로 조립됩니다.

단자 커버는 삽입 시 자동으로 눌려 벗겨집니다.



XT60 커넥터 조립

커넥터 땜 전 미리 수축튜브를 집어 넣어둬야 땜 후에 마감을 할 수 있습니다.



케이블 피복을 벗기고

잘 꼬아서 단자에 들어갈 수 있도록 작게 만들고 미리 납을 먹여 줍니다.



땜질 그리고 마감

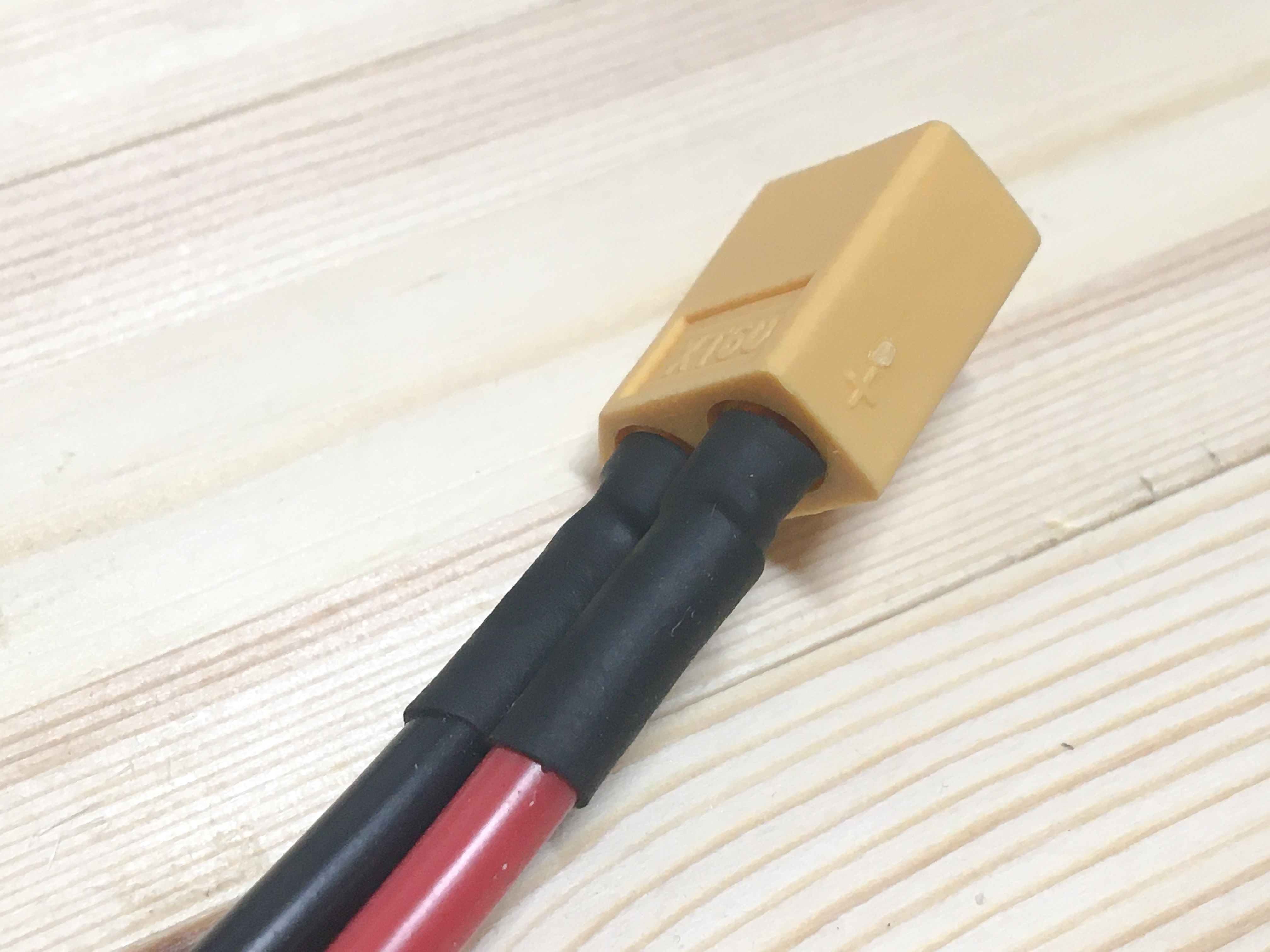

수축튜브를 이용해서 각 단자를 쇼트가 나지 않게 잘 씌우고 마감.

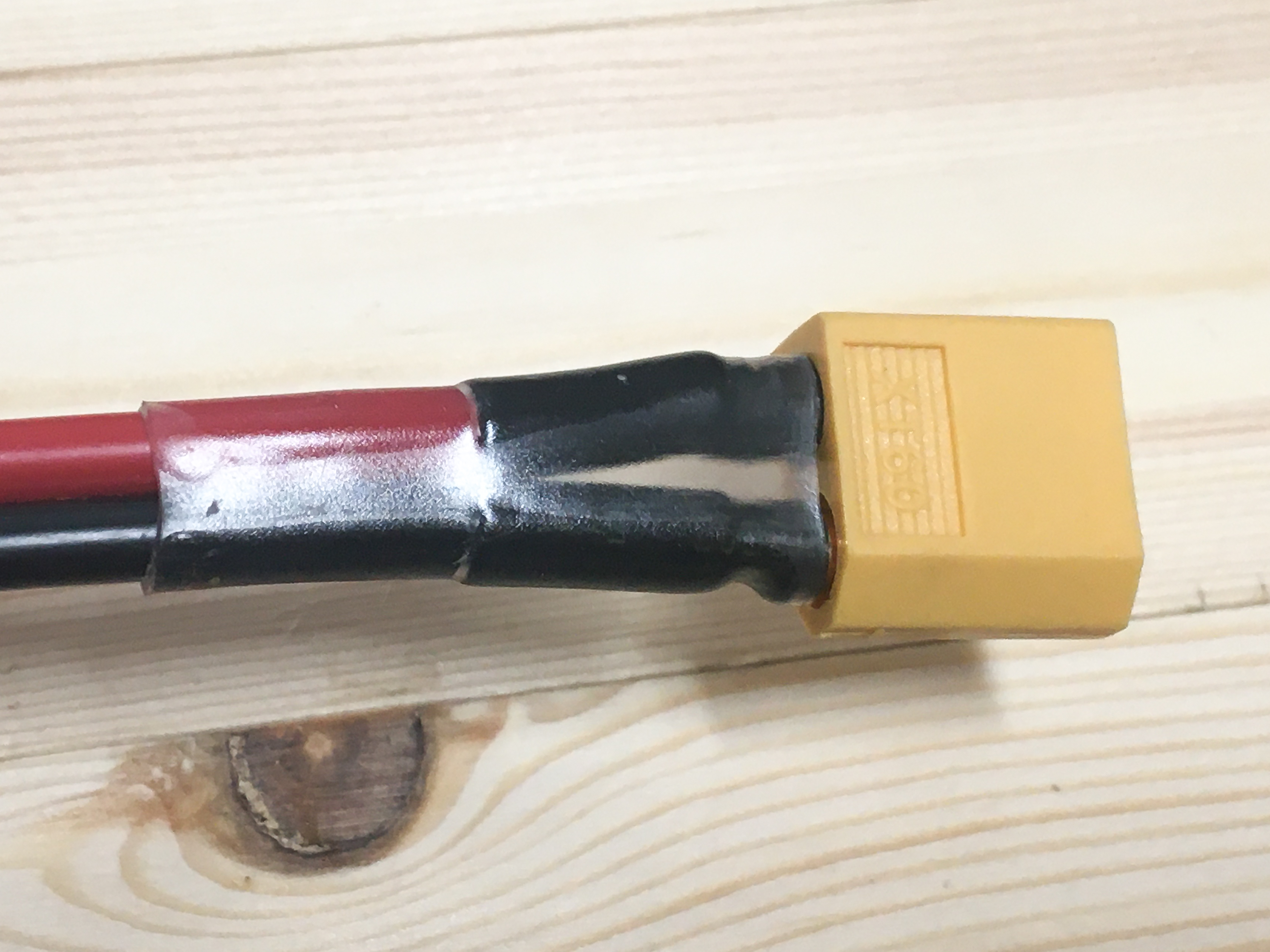

케이블 양쪽 연결부와 케이블 가운데 수축튜브를 씌웁니다.(개인적으로 투명 수축튜브를 많이 좋아합니다.^^)



완성

위가 새로 만든 녀석 그리고 아래가 기존 구성품입니다. 실리콘 케이블이라 실제 만져보면 야들야들하니 참 고급집니다.^^

추 후 사용기 남기도록 하겠습니다.
