보쉬 드릴 고장수리

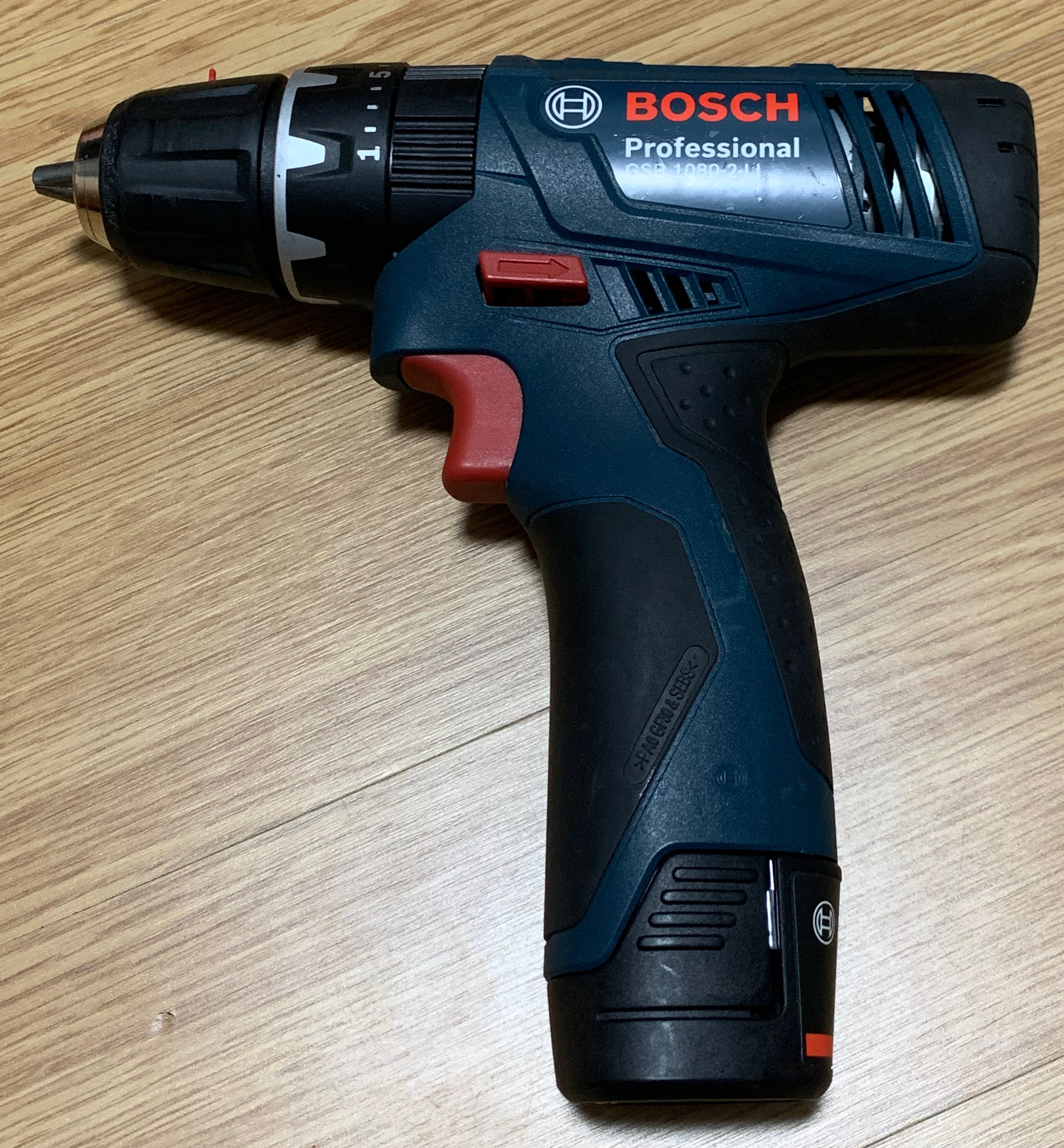

BOSCH GSB 1080-2-LI

가정용으로 사용하던 보쉬 무선충전 드릴이 동작을 안한다.
동작 하다말다 반복하더니 수명이 다한듯
스위치가 의심스러워 일단 뜯어본다. (접촉불량이 의심스럽다. )

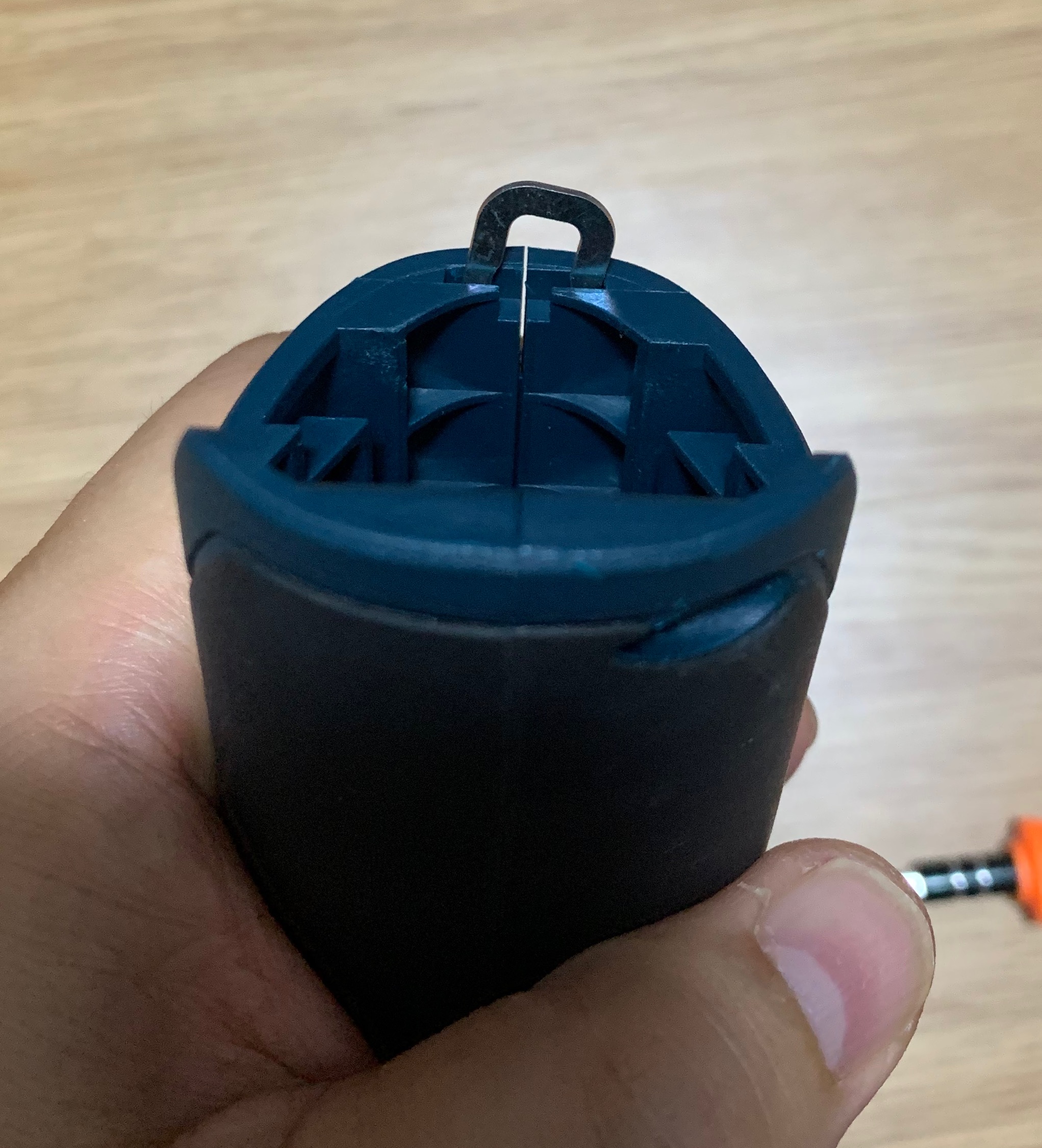

배터리 채결부의 커버 고정핀을 제거한다.

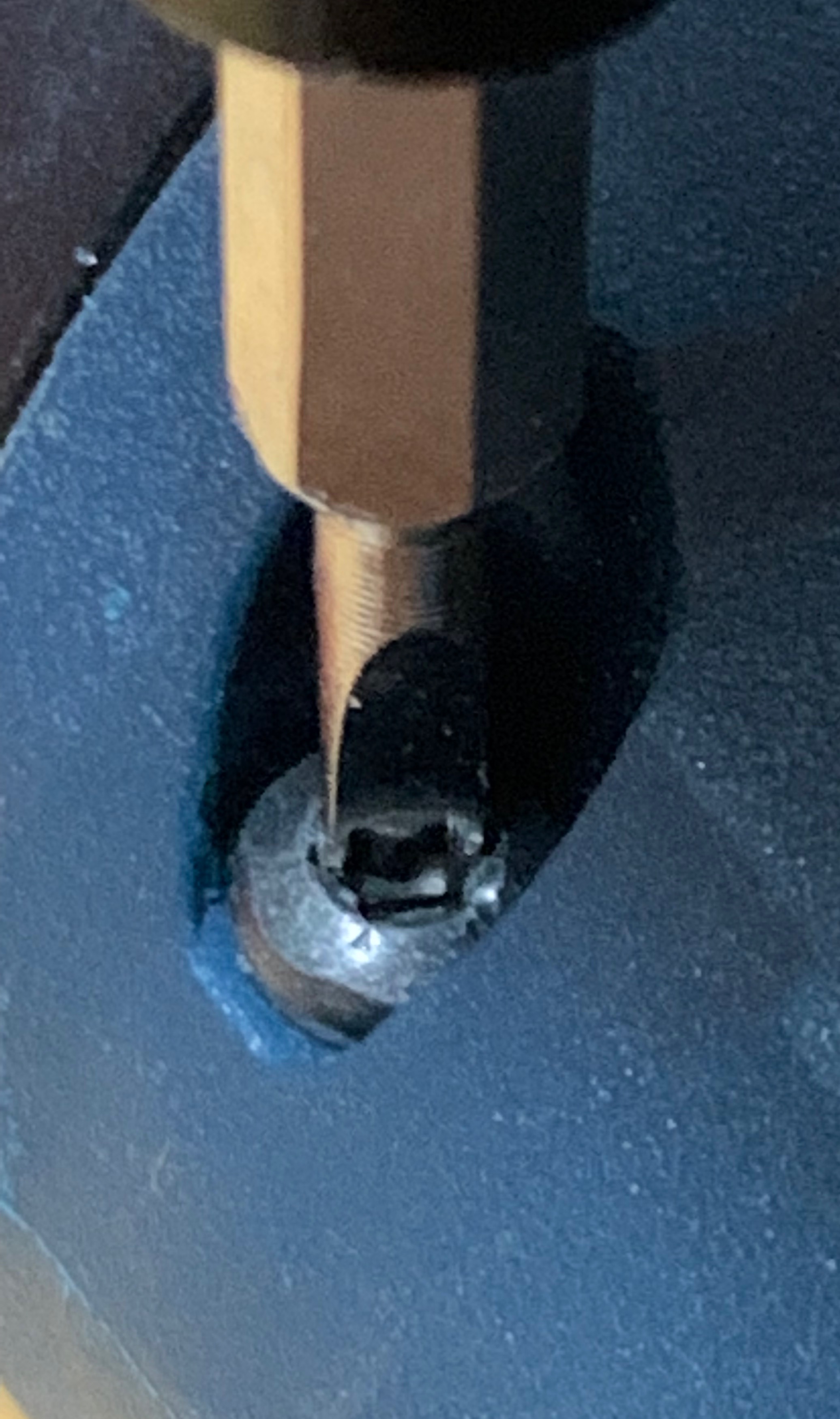

별모양 볼트다. 집에있던 별랜치 뭉치에는 맞는 사이즈가 없다.
결국 적당한 일자드라이버를 찾아 볼트를 제거

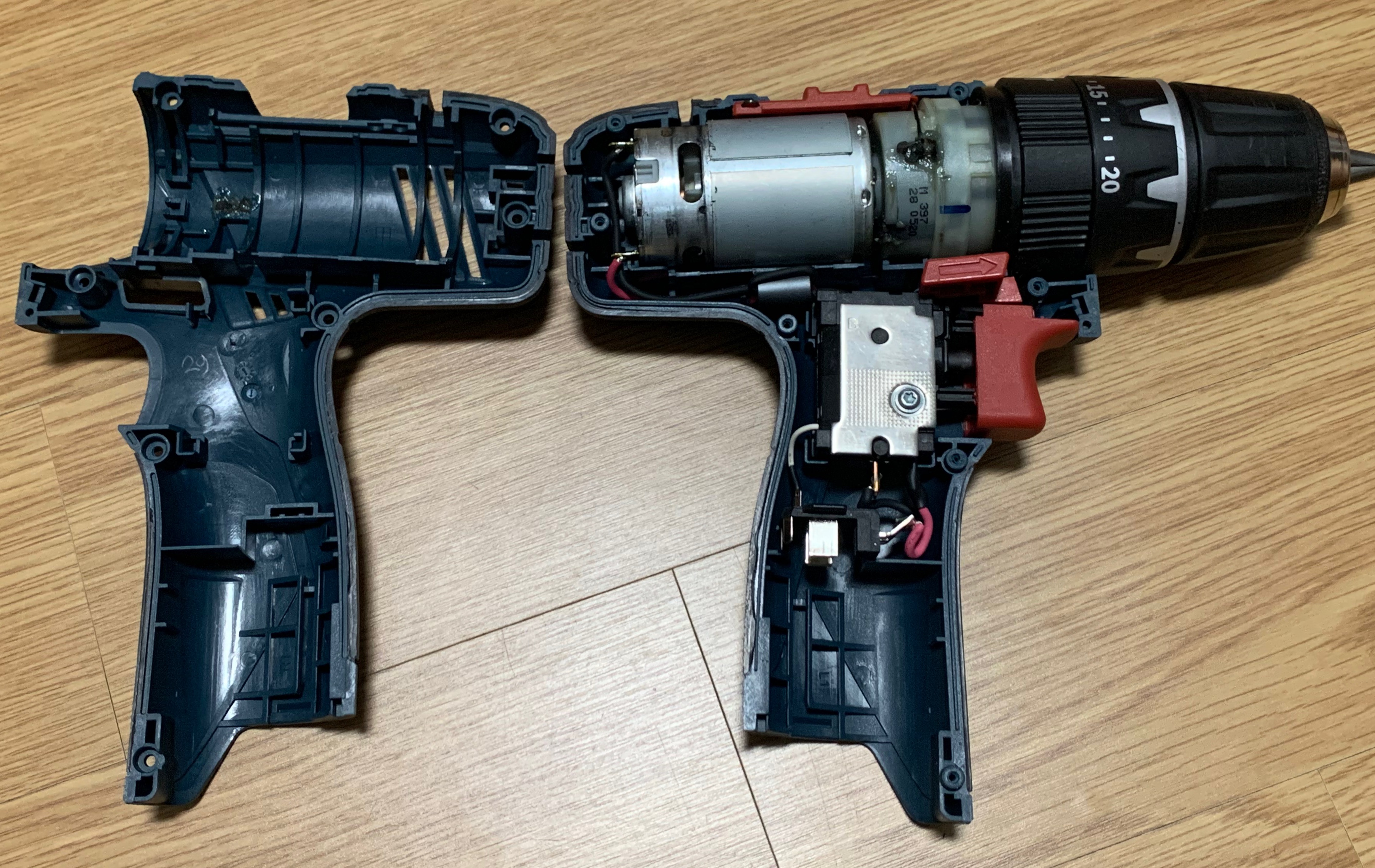

구조가 생각보다 너무 간단하다.
그럴리 없는데.
모터는 이상이 없다. 역시 스위치가 문제인 듯

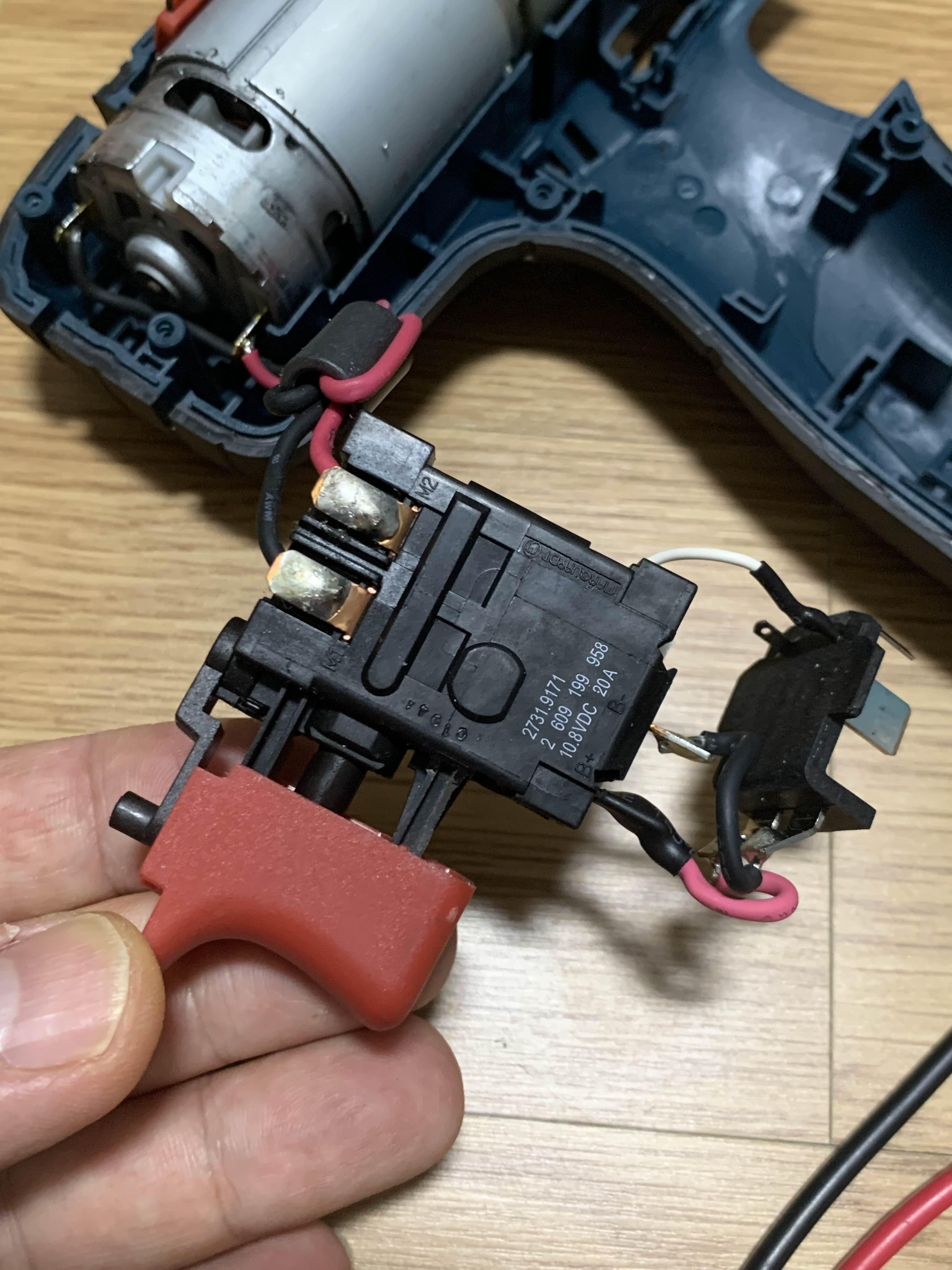

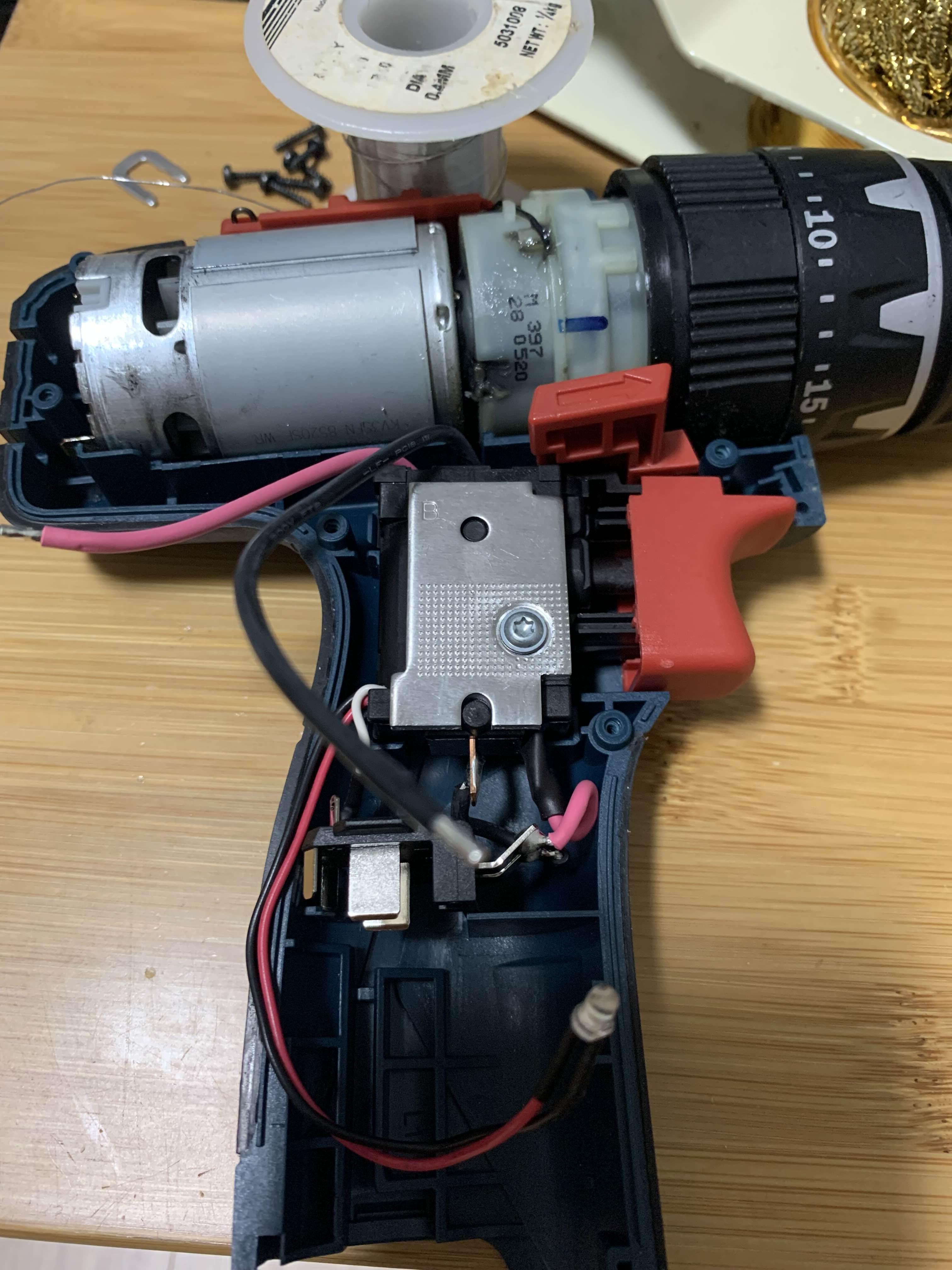

이놈이 스위치다. 근데 묵직하다.
내부가 심플한 이유가 스위치 모듈안에 제어를 위한 기본 회로가 내장되어있다.

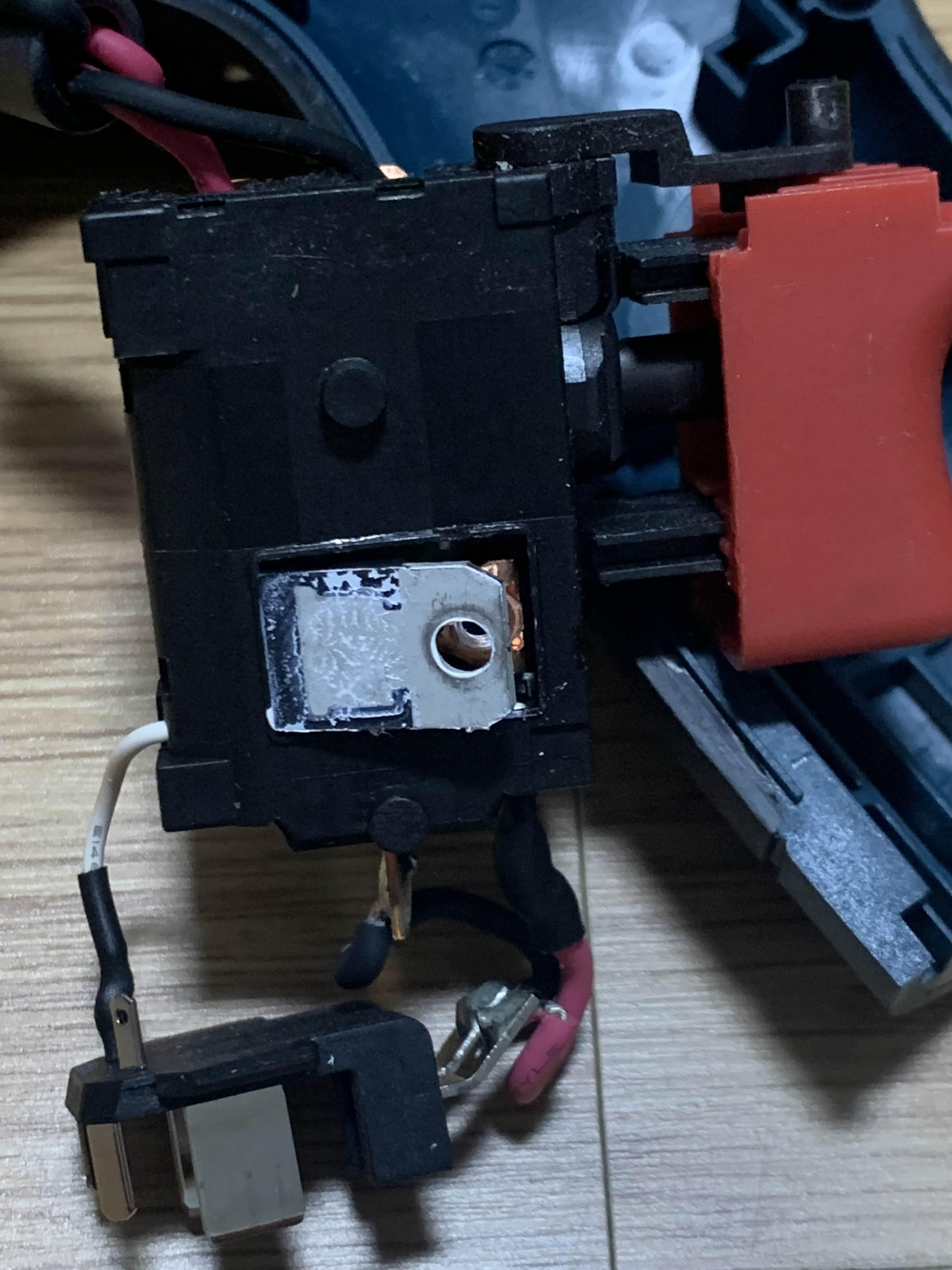

알루미늄 판을 떼어내니 FET가 등을지고 있다.
케이스 분해하고 회로 점검을 하려는데 케이스 뚜껑이 깔끔히 안열릴듯하다.
회로점검은 나중으로 미루고 알리익스프레스에서 부품검색…
어.. 알리에 부품이 없다. (부품번호 2 609 199 958)

평일 낮 보쉬고객센터에 전화…
친절한 직원분 안내에 일단 부품 문의를 해 두었다. 역시 동일 부품은 재고도 정보도 이상하다.

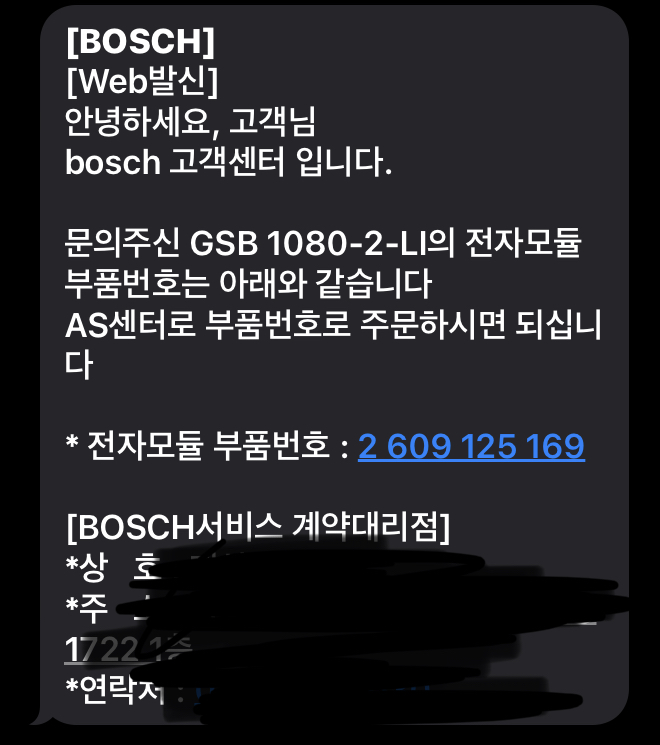

드릴 모델명으로 문의해 두었더니 문자로 바뀐 부품번호와 구매가능한 지역센터의 정보를 보내온다.

본사에서 바로 온라인주문이 되면 좋을텐데 대리점을 통해 택배 요청을 했다.
부품 25,000 + 택배비 4,500원

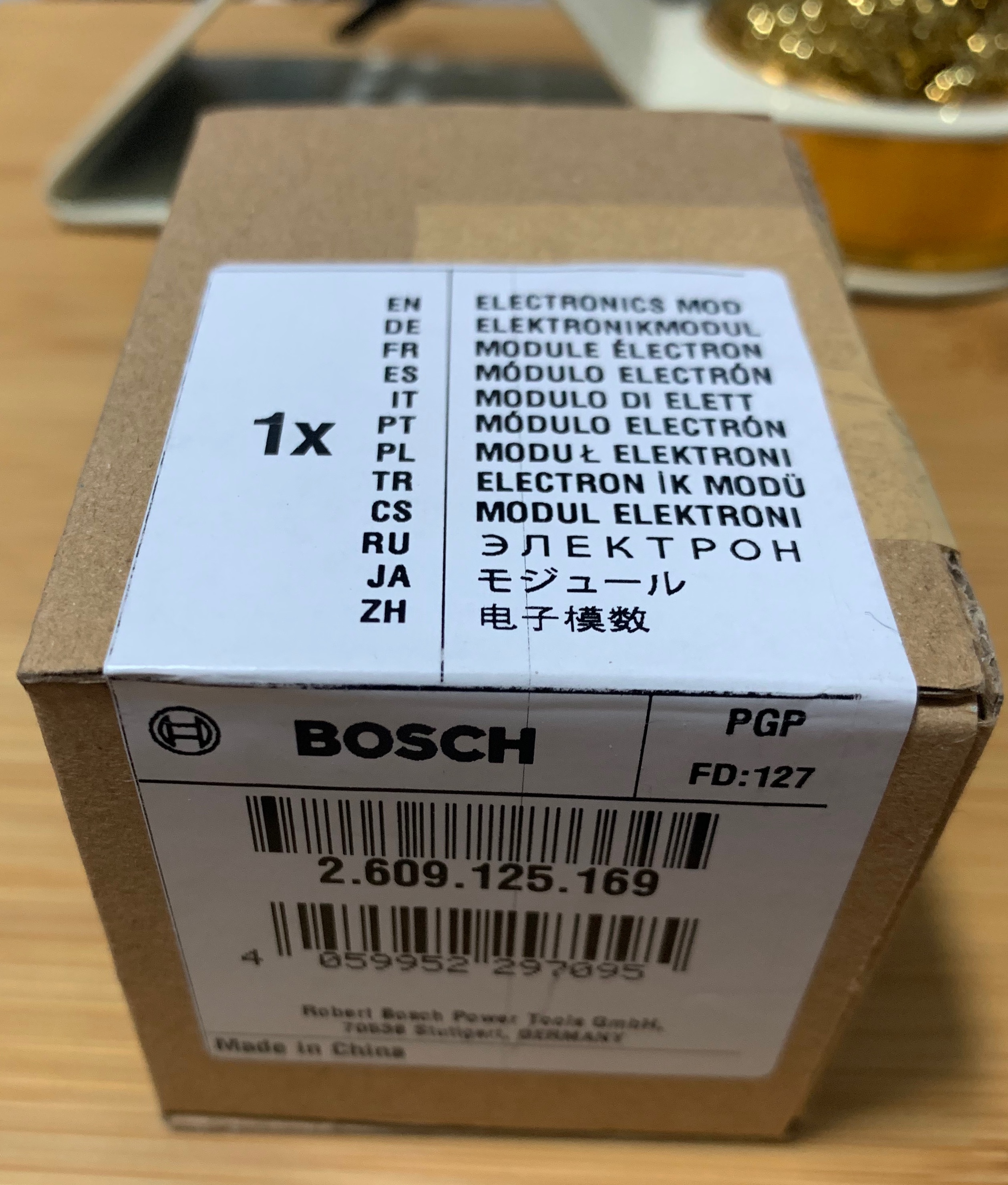

안전하게 도착

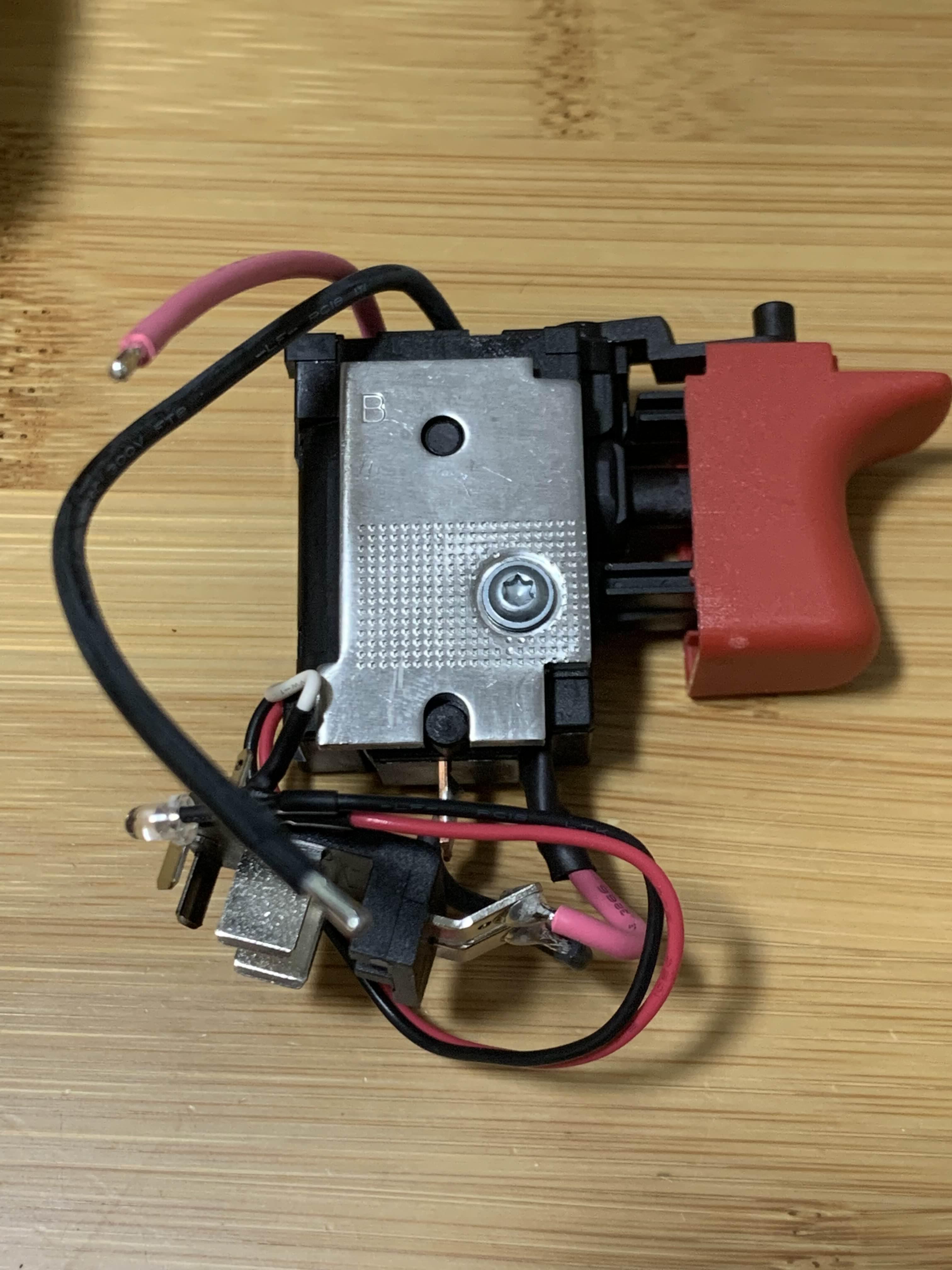

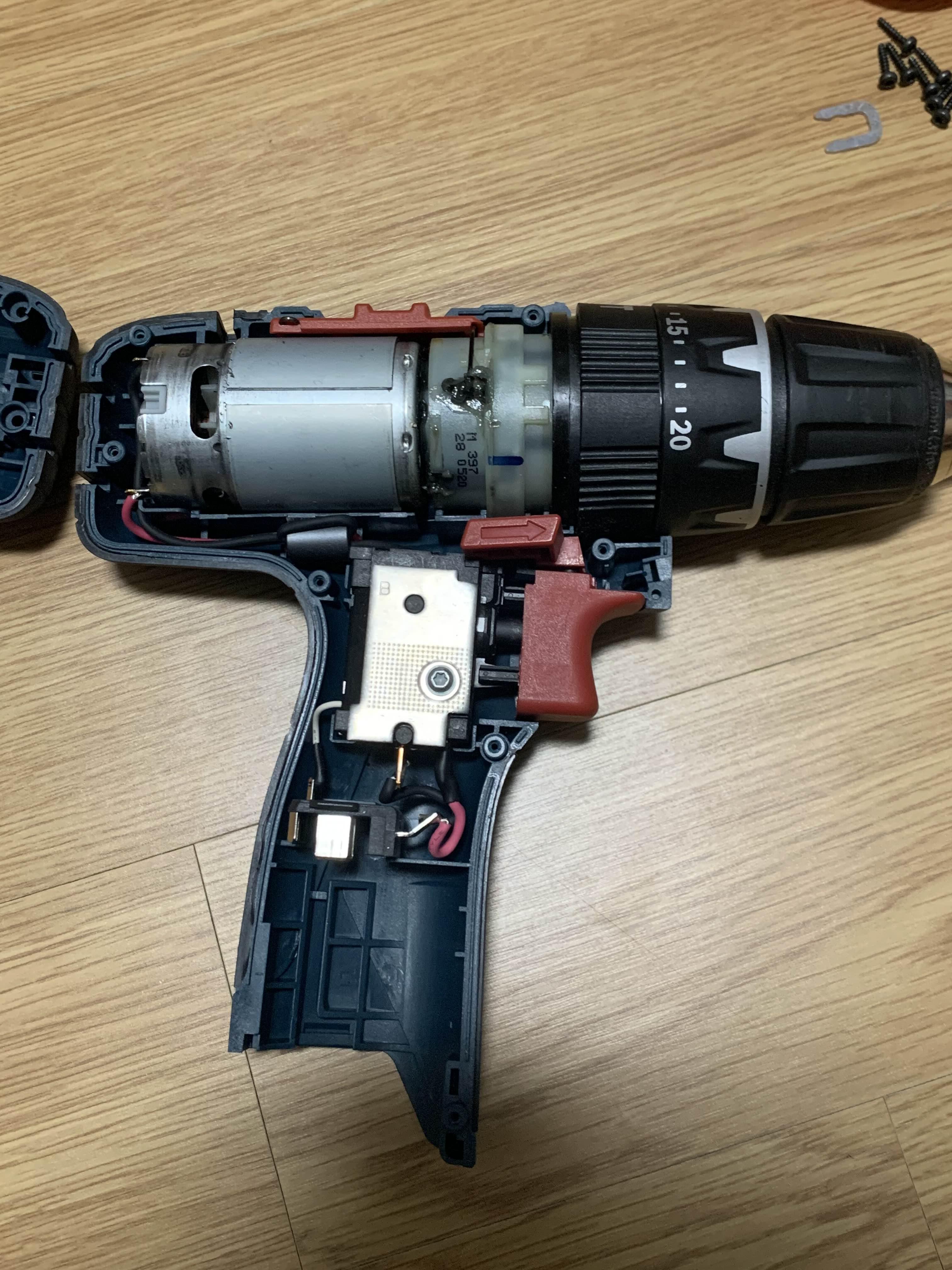

새로 받은 스위치는 기존 구성에 LED가 추가되어있다.

잘라야하나 그냥 내부에 넣어놓을까 잠시 고민하고.

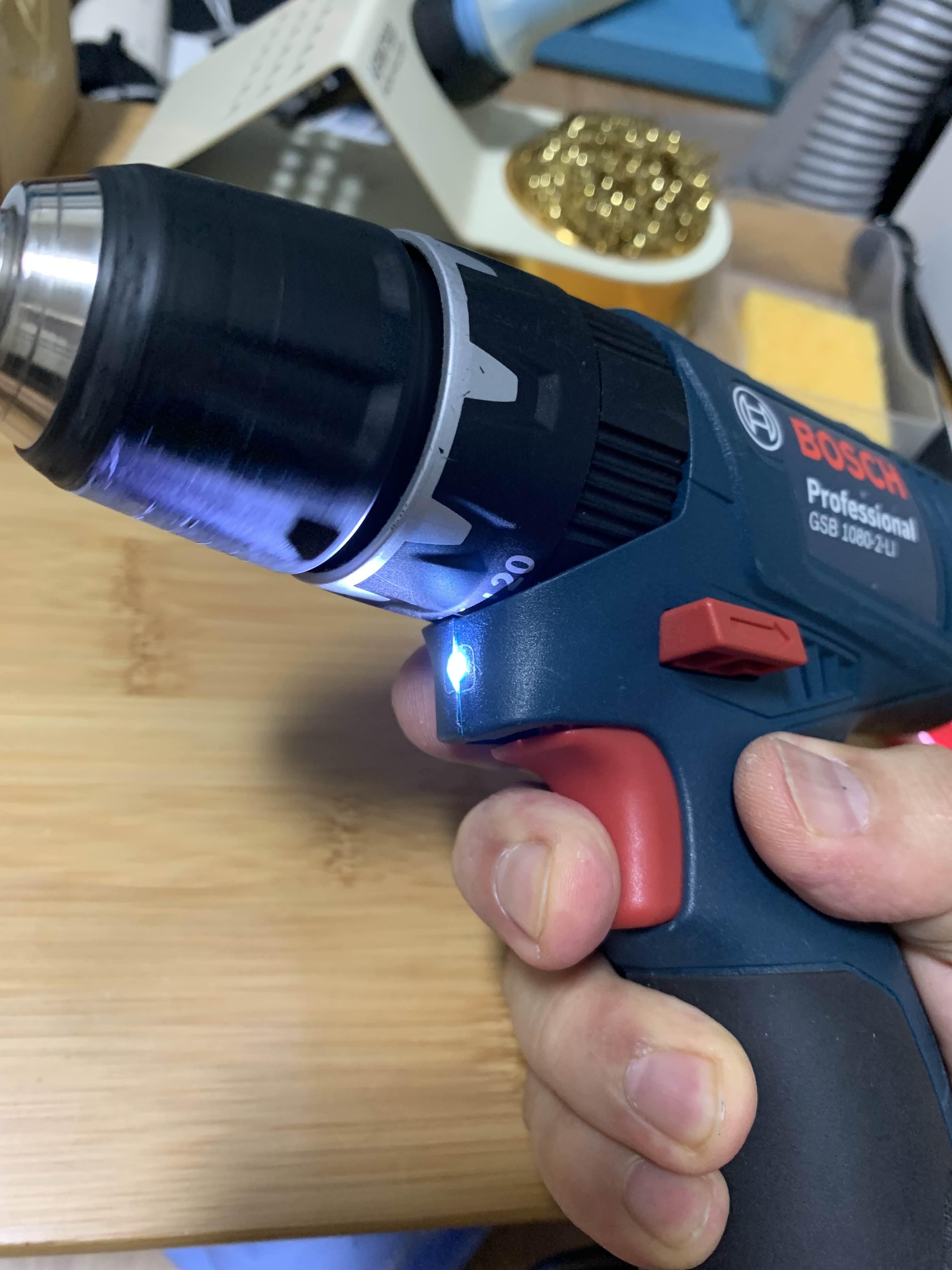

케이스를 뚫었다. LED 구멍을 작게 뚫었는지 살짝 벌어지긴하지만 이정도로 만족하고 일단 종료.

수리완료
